多通道数字显示仪表XSD4系列

基本性能
■ 2~4路测量输入，各输入独立显示。
■ 0.2级精度，测控速度0.4～0.8秒（0.2秒*通道数）。
■ 2通道输入时，具备平均、最大、最小、加、减五种运算方式，运算的结果可用于报警、变送、通讯。
■ 3通道输入和4通道输入时，具备平均、最大、最小三种运算方式，运算的结果可用于报警、变送、通讯。
■ 1路（3、4通道输入的仪表）或2路（2通道输入的仪表）变送输出，可设置为各通道的测量值或运算值。
■ 报警
2通道输入的仪表，有4个报警设定点，可选配2~4点报警输出，有4种报警方式可设：
① 独立报警方式：实现测量值或运算值的上、下限，双上限，双下限报警输出。
② 公用报警方式 1：2个报警输出点。
第1点输出为1~4个报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合。带锁定和面板操作解除锁定功能。
③ 公用报警方式 2：2个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用。均带锁定和面板操作解除锁定功能。
④ 公用报警方式 3：3个报警输出点。
第1点输出为第1、第2报警设定点共用，第2点输出为第3、第4报警设定点共用，均不带锁定功能。
第3点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，带锁定和面板操作解除锁定功能。
3通道和4通道输入的仪表，有6个（3通道仪表）或8个（4通道仪表）报警设定点，2个报警输出点。有3种报警方式可设：
① 独立报警方式：2个报警输出点，可分配给任意通道测量值或运算值的上限或下限报警。
② 共用报警方式 1：2个报警输出点。
第1点输出为全部报警设定点共用，任何1个报警设定点处于报警状态则闭合。
第2点输出用于控制蜂鸣器，任何1个报警设定点从非报警状态进入报警状态则闭合，并带锁定和面板操作解除锁定功能。
③ 共用报警方式 2：2个报警输出点。第1点输出为1、3、5、7报警设定点共用，第2点输出为2、4、6、8报警设定点共用。

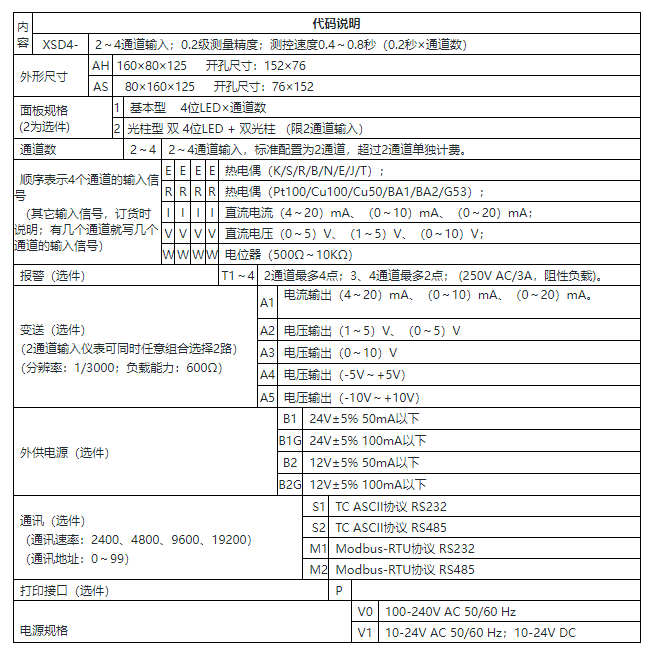

选型指南
