CH6/A数显仪（单通道热工仪表）



CH6/A数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制

4   误差小于0.5%F.S，并具备调校、数字滤波功能

4   适用于标准电压、电流、热电阻、热电偶等信号类型

4   2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定

4   变送输出（选装），能将测量、变换后的显示值以标准电流形式输出供其它设备使用





技术规格





   4   电    源：85V AC~265V AC功耗小于6W

       4   工作环境：0℃~ 50℃，湿度低于90%R.H，不结露。

4   显示范围：-1999~9999，小数点位置可设定

4   输入信号类型：万能输入，可通过参数设定选择

4   基本误差：小于0.5%F.S

4   测量控制周期：0.2秒

4   报警输出：2点继电器输出，触点容量220V AC，3A

4   变送输出4-20mA，光电隔离，输出分辨力1/3000，误差小于正负0.2% F.S

4   外供电源：DC24V，用于给变送器供电，输出值与标称值的误差小于正负5%

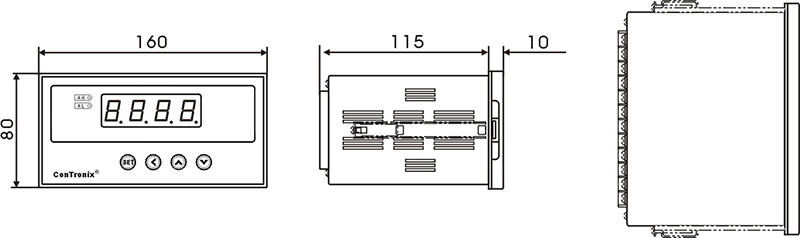

外形尺寸





 选型配置：

标准配置型号：CH6/A-A0：

功能说明：外形尺寸160(W)*80(H)*125(L) ，两路报警继电器输出，DC24V馈电输出，仪表供电电源：220V AC。开孔尺寸：152*76。



变送输出配置型号：CH6/A-A1：

功能说明：外形尺寸160(W)*80(H)*125(L) ，两路报警继电器输出，DC24V馈电输出，4-20mA变送输出，仪表供电电源：220V AC。开孔尺寸：152*76。



请用户根据需要选择。

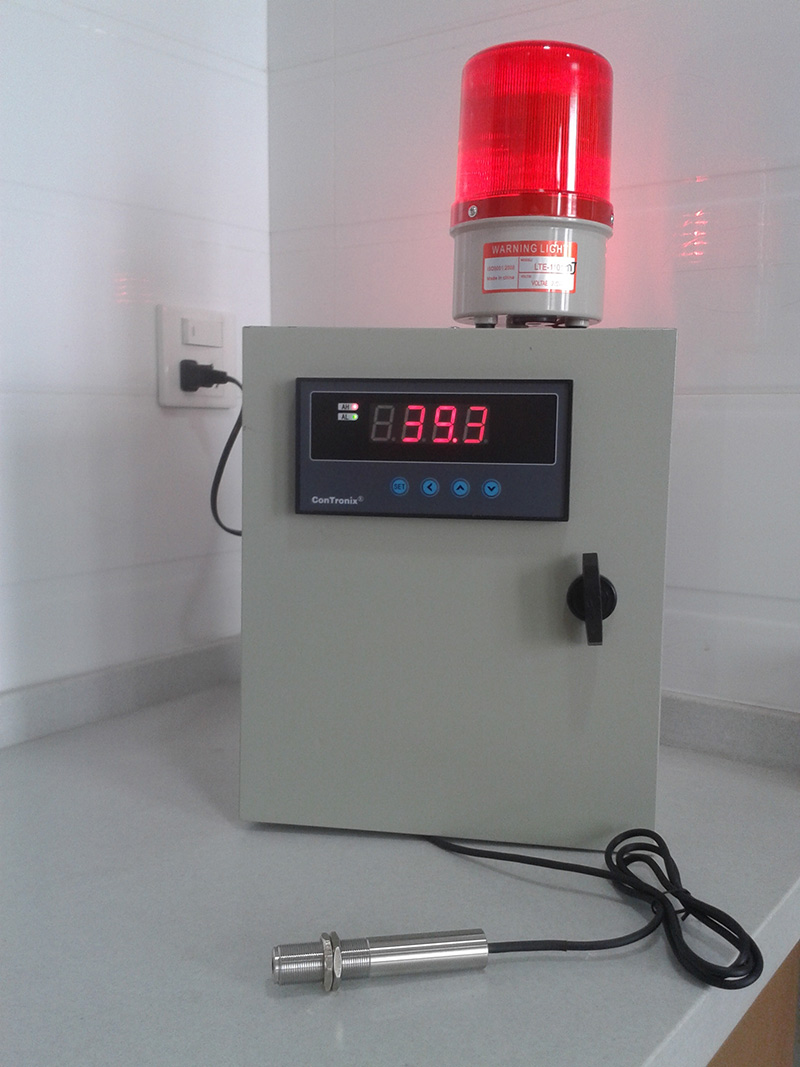

瓷砖窑炉应用配套实样图：（下图）

                     红外测温，温度超温报警
