智能单回路显示控制仪





   显示 LX-C803智能单回路显示控制仪适用于各种温度、压力、液位、长度等的测量控制。采用微处理器进行数字运算，可对各种非线性信号进行高精度的线性矫正。

         LX-C803智能单回路显示控制仪向客户开启了内部参数（包括输入类型、运算方式、输出参数、通讯参数等）的设定界面。

         LX-C803智能单回路显示控制仪可切换输入多种分度号。采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。整个仪表改型过程不需要断电，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。



输入信号

  模拟量：标准热电阻——PT100、cu50等以及30-350Ω远传压力电阻

                 标准热电偶——K、E、T、J、B、S、WRe等

                 电流——0～10mA、0～20mA、4～20mA等——输入阻抗≤250Ω



                  电压——0～5V、1～5V等——输入阻抗≥250Ω



技术规格

4   电    源：220AC功耗小于5W

      4   工作环境：0℃~ 50℃，湿度低于85%R.H，不结露。

4   显示范围：-1999~9999，小数点位置可设定

4   输入信号类型：万能输入，可通过参数设定选择

4   基本误差：小于0.5%F.S

4   测量控制周期：0.2秒

4   报警输出：2点继电器输出，触点容量220V AC，3A

4   外供电源：DC24V，用于给变送器供电。



4 外形尺寸：160x80x90mm

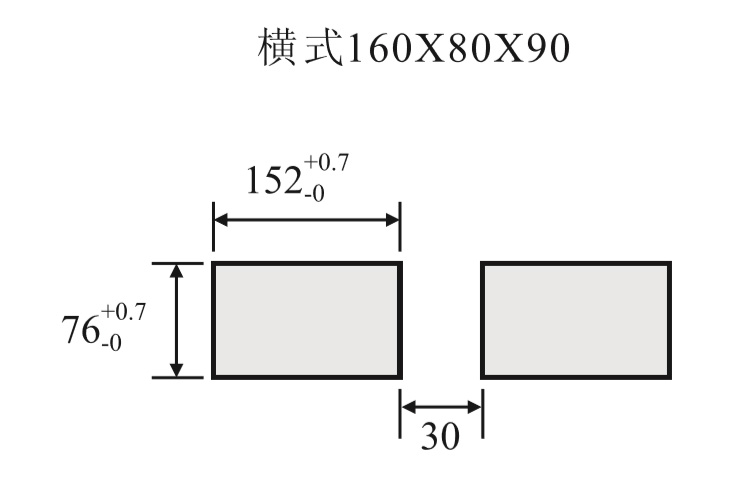

外形尺寸及开孔尺寸 ：







选型配置：

      标准配置型号：LX-C803-01-23-HL-P

  精度：0.5%F.S

  输入信号：万能输入（出厂4-20mA）

  输出信号：两路继电器/带DC24V馈电

  供电方式：AC220V/50HZ
