LX-H6B（300~1400℃）固定红外测温仪（红外温度传感器）

固定红外测温仪、在线式红外测温仪

产品介绍：

LX-H6B红外测温仪具备精确激光瞄准功能；带LCD显示窗，可显示当前测量温度和现场进行参数设置。用户可以方便的对正测量目标，并选定最佳的测量距离。为用户提供使用方便、高可靠性的测量手段。

�  带背景光LCD温度显示，现场发射率调节

�  最高200:1距离系数，最小测量直径 < 0.8mm

�  中高温产品可以进行焦距调节

�  激光指示测量方位

�  光斑指示最佳测量位置

�  坚实耐用的外壳符合IP65（NEMA4）标准

�  RS485数字输出可选。外部激光控制功能可选

�  多功能按键设置方式可选

（可现场设置峰值、平均值、输出范围等）



主要应用领域：

金属加工与热处理：焊接，锻造，退火，淬火，热冲压，真空炉，高频加热等

半导体：多晶硅，单晶硅拉晶，熔炼，退火，炉温控制等

钢铁及有色金属：熔炼，棒材与板材，热轧，盘条，线材，镀锌，镀锡，热风炉，焦炉，烧结等

印刷、造纸、玻璃、耐火材料、炉窑：生产过程中的中高温物体的温度测量和控制



 光学镜头有两种：                    数字通讯输出选配：

标准镜头SF；近郊镜头CF。            RS485通讯，modebus标准协议

SF调焦范围：500—4000mm

       CF调焦范围：170－260mm



技术参数：

型      号	LX-H6B/SF-G或LX-H6B/CF-G（固定焦距)	LX-H6B/SF或LX-H6B/CF(可调焦距）
温度量程	300－1400℃	200-800℃、300－1400℃、300-1800℃可选
测量波长	1.6um	1.6um
距离系数	200:1	200:1
系统精度	正负1％或正负2℃（取大值）（环温：23正负5℃）
重复精度	正负0.5％或正负1℃（取大值）（环温：23正负5℃）
温度分辨率	0.5℃
响应时间	10ms（95％）
发 射 率	0.100－1.099 步长0.001
信号处理	平均值、峰值、输出范围等
模拟输出	4-20mA
电源供应	24VDC  100mA
环境等级	IP65（NEMA-4）
环境温度	0－60℃
储存温度	-20－80℃
相对湿度	10－95％，不结露
重量	390g

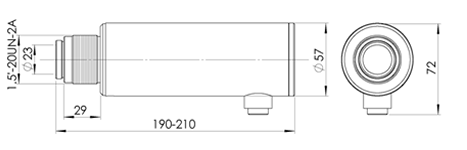

机械参数：





光路焦点调节：

LX-H6B/SF-G/ LX-H6B/CF-G固定红外测温仪的焦点是出厂后固定的。

出厂前可以根据用户需求调节好测温焦点位置，确定焦点位置取样测量的点的大小，在调焦范围内的任何位置都可以实现设计的距离系数比。

LX-H6B/SF和LX-H6B/CF固定红外测温仪镜头可调节焦点。用户自己根据需求调节好测温焦点位置，确定焦点位置取样测量的点的大小，在调焦范围内的任何位置都可以实现设计的距离系数比

使用瞄准激光，用户观察激光光斑最小，最清晰的位置，此位置就是测温仪的测量焦点。

假定此时测量距离为L，测温仪在此距离上的测量直径为M=L/距离系数。

如果测量距离L为4米，测温仪距离系数为200:1，测温仪测量直径则为20毫米。
