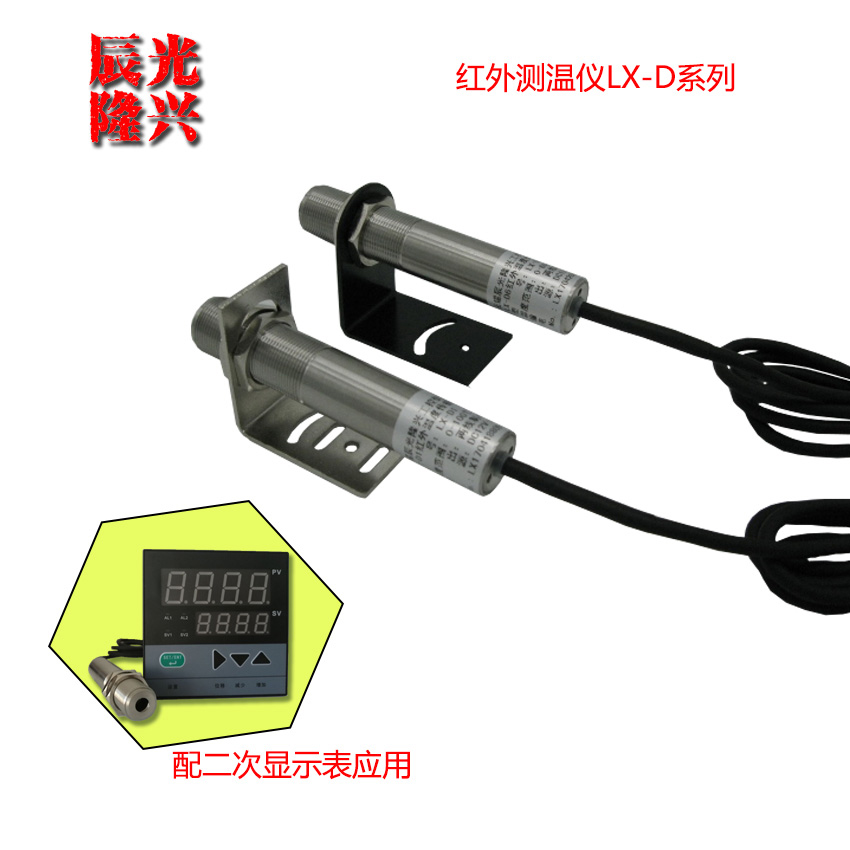

LX-D系列红外温度传感器（两线制4~20mA变送输出）







简述：

LX-D红外测温仪由红外光学镜头、滤光片、传感器和电信号处理单元等组成，能够探测来自被测量目标的红外辐射，并根据其辐射强度确定目标的温度。

LX-D红外测温仪提供两线制4－20mA电流输出，可以方便地安装在多种应用场合，特别适合于需要长距离、较强干扰的工业环境的安装。

      LX-D红外测温仪采用不锈钢外壳，在工业现场具备良好的防护能力。



温度量程型号：

中低温

LX-D1（-20~100℃，或0~100℃）

LX-D2（-20~200℃，或0~200℃）

LX-D3（-20~300℃，或0~300℃）

LX-D5（-20~500℃，或0~500℃）

LX-D6（-20~600℃，或0~600℃）

中高温：

LX-D8（0~800℃）

LX-D9（0~900℃）

LX-D10（0~1000℃）

LX-D12（0~1200℃）

LX-D14（0~1400℃）

 LX-D14（500~1400℃）

测量参数：

        测量波长       8~14um

   距离系数比      20:1 （LX-D1,LX-D2,LX-D3,LX-D5,LX-D6）

                             30:1 （LX-D8,LX-D9,LX-D10,LX-D12,LX-D14）

      响应时间       150ms

系统精度       正负1％或正负2℃（取大值）（环温：23正负5℃）

重复精度       正负0.5％或正负1℃（取大值）（环温：23正负5℃）

        发射率        0.95或定制



基本参数：

环境等级       IP65（NEMA-4）

环境温度       0－60℃

储存温度      -20－80℃

相对湿度       10－95％，不结露



  重量           120g





       电缆长度       1.5米或定制



电参数：

电流输出           两线制4-20mA

最大环路阻抗   750Ω （24VDC时）

电源供应          12－24VDC  100mA

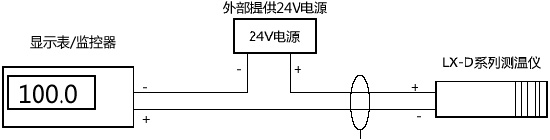

两线制红外测温探头应用接线图：







 主要应用领域:

  广泛应用于食品机械、橡塑机械、纺织印染、电力电工、金属加工、材料热处理、冶金浇铸等等需要温度测量的行业设备上。
